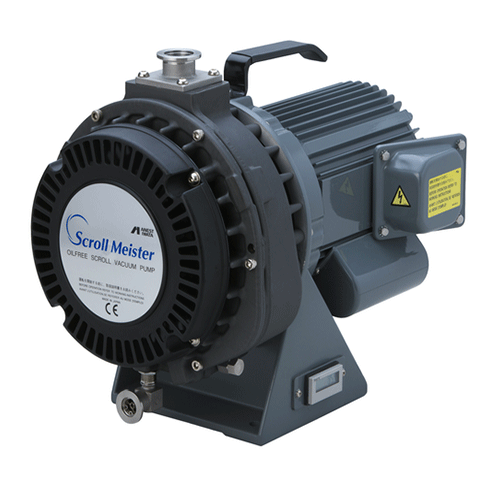

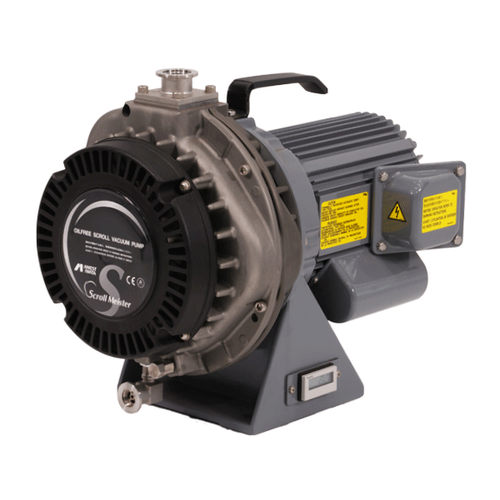

ISP-50/90/250C/500C/1000
【NEW】改善防漏性能的防漏型規格新登場！
・潔淨排氣・真空
・低震動・低噪音‧使用方便
・對應CE、CSA
・對應RoHS規範

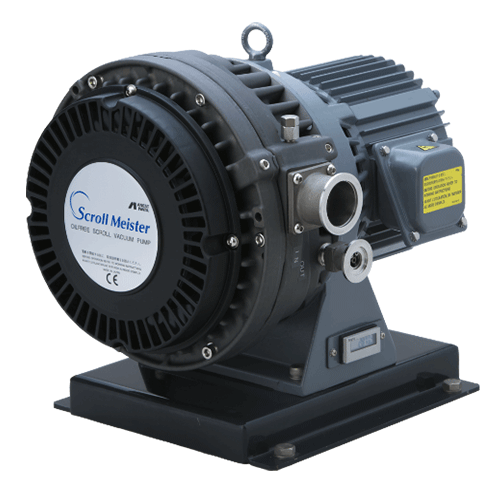

【NEW】 ISP-500C防漏型規格新登場！
需要更有效率地回收稀有氣體或是對環境產生影響的氣體，或是需要進行高精密度分析的客人，
針對上述的需求，改善以往產品的防漏性能，推出了500L等級的防漏規格。
渦卷式的設計，理所當然低震動、低噪音，可使用於大氣壓至終極壓力(到達壓力)之間的範圍。
【主要使用用途】
■氣體回收
■分析儀器
■其他用途
●種類眾多的產品類型
ISP-50至ISP-1000為止，共5個機種。
可應用於大氣壓力至終極壓力之間，廣泛的壓力範圍。
採用多重電壓的設計，可使用世界各國的電源。(除ISP-50外)
●「實績」才是ANEST IWATA的證明
從加速器到泛用真空市場，乾式真空幫浦活躍於各式各樣的真空環境。
無潤滑油油氣回流的問題，可達到節淨的真空。
大氣與真空間的反覆運轉強，在大氣壓力附近時可進行連續運轉。
正因如此，本產品為暢銷的乾式真空幫浦。
●低震動・低噪音‧高效率！這才是渦卷式！
吸氣、壓縮、排氣的行程為連續進行，扭力變動小的構造設計，所以可以低震動、低噪音。
吸入室與排氣室不相鄰的構造設計，所以外漏少，效率高。
●維修保養簡單
不需冷卻水・潤滑油，設置與保養維修都能簡單處理。
不需確認、交換油過濾器與潤滑油。
使用用途
■濺鍍裝置、蒸鍍裝置・離子鍍膜裝置
■表面改質裝置、電子束加工
■氣體循環、回收裝置
■各種排氣裝置
■氦氣測漏儀
■真空吸附搬運
■加速器
■真空溶解爐、真空熱處理爐
■物理與化學實驗用、分析儀器用
■真空包裝機
■其他
●安全注意事項
本款真空幫浦為潔淨排氣規格。
請不要使用於對人體有毒的氣體、有爆炸‧起火可能的氣體以及腐蝕性氣體、藥品、溶劑與粉體等。若排放過特殊氣體後，
本公司即不受理該真空幫浦的維修與保養，敬請見諒。
請於環境溫度5℃～40℃的範圍內使用。（ISP-1000為10℃～40℃）
| 型式 | ISP-50 | ISP-90 | ISP-250C | ISP-500C | ISP-1000 | |
|---|---|---|---|---|---|---|
| 排氣速度 | L/min （50/60Hz） |
50/60 | 90/108 | 250/300 | 500/600 | 1000/1200 |
| 極限真空度 | Pa（50/60Hz） | 20/15 | 5 | 1.6 | 1 | 1 |
| Torr（50/60Hz） | 1.5×10-1 / 1.1×10-1 | 3.7×10-2 | 1.2×10-2 | 7.5×10-3 | ||
| mbar（50/60Hz） | 2×10-1 / 1.5×10-1 | 5×10-2 | 1.6×10-2 | 1×10-2 | ||
| 馬達功率 | kW | 0.1 | 0.15 | 0.4 | 0.6 | 1.4 |
| 電壓值 | 單相 V | 100, 115 / 200, 230 | -- | |||
| 三相 V | -- | -- | 200, 208, 230 / 380, 400, 415, 460 | |||
| 噪音値 | dB(A) | 48（於空氣溢流時 57） | 52（於空氣溢流時 57） | 58（於空氣溢流時 66） | 60（於空氣溢流時 68） | 67（於空氣溢流時 74） |
| 重量 | 單相 Kg | 12 | 14 | 25 | 44 | -- |
| 三相 Kg | -- | -- | 23 | 38 | 56 | |
| 洩漏量 | Pa・ｍ3/s | ≦1.0×10-7 | ≦1.0×10-5 | |||
| 水蒸氣處理量 | g/day | 3（於空氣溢流時） | 5（於空氣溢流時） | 25（於空氣溢流時） | ||
| 吹氣量 | L/min | 4 | 9 | 10 | ||
| 外型尺寸 | 單相 mm | L317×W155×H227 | L308×W214×H225 | L400×W252×H336 | L443×W328×H372 (L443×W290×H397) |
-- |
| 三相 mm | -- | -- | L370×W252×H336 | L372×W328×H372 (L372×W290×H397) |
L504×W390×H421 (L504×W358×H451) |
|
| 吸氣口徑 | NW | 25 | 40 | |||
| 排氣口徑 | NW | 16 | 25 | 40 | ||
| 冷卻方式 | 空冷 | |||||
| 工作環境溫度 | ℃ | 5～40 | 10～40 | |||
| 標準備配 | 氣鎮閥、計時器、過熱保護器 | 氣鎮閥、計時器、單相馬達付過熱保護器 | 氣鎮閥、計時器 | |||
※ISP-50為100V或200V的單電壓規格。
・最終壓力(到達壓力)為全壓力測定値。
・噪音値為消音室中測定的値。
