構造設計：
●氣動馬達於內徑偏心的氣壓缸內裝有轉子，而轉子於其半徑方向上插有7片可以移動的葉片，當葉片受到空壓時，轉子就會轉動而成為旋轉葉片型氣動馬達。
●減速機採用小型‧輕量且減速比較大的行星齒輪差速機構。齒輪經過熱處理，材質強度佳。
●鍊條採用強韌性，抗磨損性佳，合金鋼表面硬化的乘載鍊條，具有十足的耐久性與安全性。
●煞車方便利用了氣動馬達特性的引擎煞車效果，並採用了與控制閥門連動，穩固且耐久性佳的圓盤煞車。
選購品 壓扣開關：
各式壓扣開關詳細介紹請參照：氣動吊車相關配件
| 型式 | 適用型式 | 質量 kg | 備註 |
|---|---|---|---|
| PCS-1(B) | EHL-025TS EHL-05TS EHL-1TW |
2.3 | ２點開關。 氣動吊車用。 |
| PCS-2(B) | EHL-1TS EHL-2TW EHL-3TS EHL-6TW |
2.7 |

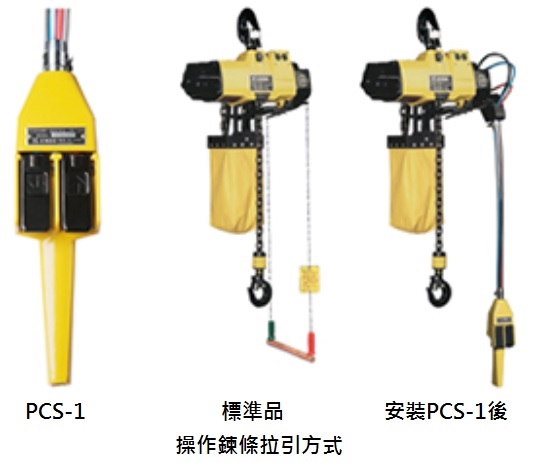

安裝壓扣開關後的差異：
| 型 式 | 額定荷重 kg |
標準揚程 m |
給氣壓力 MPa |
捲上速度 m/min |
空氣消耗量 m3/min |
線徑×鍊條數 | 連接口徑 | 質量 kg |
|---|---|---|---|---|---|---|---|---|
| EHL-025TS | 250 | 3 | 0.4 | 12.0 | 0.90 | 6.3×1 | Rp 1/2 | 18.7 |
| 0.5 | 16.0 | 1.30 | ||||||
| 0.6 | 18.0 | 1.60 | ||||||
| EHL-05TS | 500 | 3 | 0.4 | 7.5 | 0.95 | |||
| 0.5 | 9.0 | 1.30 | ||||||
| 0.6 | 10.5 | 1.65 | ||||||
| EHL-1TW | 1,000 ( 1t ) |
3 | 0.4 | 3.7 | 0.95 | 6.3×2 | Rp 1/2 | 24.2 |
| 0.5 | 4.5 | 1.30 | ||||||
| 0.6 | 5.2 | 1.65 | ||||||
| EHL-1TS | 1,000 ( 1t ) |
3 | 0.4 | 4.0 | 1.00 | 7.1×1 | Rp 1/2 | 34.0 |
| 0.5 | 5.2 | 1.40 | ||||||
| 0.6 | 6.0 | 1.80 | ||||||
| EHL-2TW | 2,000 ( 2t ) |
3 | 0.4 | 2.0 | 1.00 | 7.1×2 | Rp 1/2 | 42.0 |
| 0.5 | 2.6 | 1.40 | ||||||
| 0.6 | 3.0 | 1.80 | ||||||
| EHL-3TS | 3,000 ( 3t ) |
3 | 0.4 | 2.0 | 1.75 | 12.5×1 | Rp 3/4 | 75.0 |
| 0.5 | 2.6 | 2.47 | ||||||
| 0.6 | 3.0 | 3.14 | ||||||
| EHL-6TW | 6,000 ( 6t ) |
3 | 0.4 | 1.0 | 1.75 | 12.5×2 | Rp 3/4 | 96.0 |
| 0.5 | 1.3 | 2.47 | ||||||
| 0.6 | 1.5 | 3.14 |
※ 可依使用需求而增加揚程長度(鍊條)m，請向本公司洽詢。
※ 氣動吊車一般為室內使用。請於環境溫度－10℃～＋50℃的範圍中使用。
※ 捲上速度會因使用荷重而異，煩請與本公司確認。
