URYU

螺栓和螺母鎖緊工具

UCX-AF系列

●配合PHOENIX結構全新設計的本體。
　．標準配備角度偵測功能，提高鎖緊品質。

●相較於UDP-A700MC，同等新產品UCX-AF700的全長減少39mm、重量減少約23%
　．能力提升約20％ (50Nm→60Nm)
　．配備扭力及角度偵測器

●使用新開發的高耐久度迴轉軸，以及非接觸型扭力、角度偵測部

商品特色
商品規格

●小型高輸出DC馬達
　新開發的小型高輸出DC馬達因採用了高性能磁石，不但提高輸出與效率，還比既有馬達更小、更輕巧。
　新馬達讓新產品比以往的電動工具更輕盈又省空間，同時還能在短時間內鎖緊到更高的扭力，降低使用者的負擔。

●新型PHOENIX脈衝部造
　新脈衝部構造（無彈簧構造）與舊有脈衝部相比，輸出能力提升了35% ※1、耐久度提升400％※2(10,000,000脈衝)、
　升溫幅度更降低了30％※2，完美發揮電動工具的潛力。
　　※1．與既有同等產品比較的數值（部分機種）
　　※2．以內部測試條件算出的數值，條件不同時結果也會不同。
　此外，新開發的自動調壓閥(專利申請中)更減少了能量耗損，且不受液壓油劣化影響，更能順暢地完成各種鎖緊作業。

●搭載新開發的扭力．角度偵測器
　扭力・角度偵測器配合電動工具設計，採用比過去更小型、省電的新結構。
　測量扭力時使用非接觸型應變片構造，測量角度方面則採用超薄型編碼器，外型精巧，卻擁有優越的避震性及降噪能力，故鎖緊扭力更使人信賴。

●輸出控制設定細微，提高鎖緊穩定性
　透過多樣化的馬達設定，可讓工具配合工件的各種結合方式鎖緊。
　搭配新型自動調壓閥，更能應對各式各樣的鎖緊環境。
　UCX-AF可細微地調整輸出設定，且搭載自動調壓閥，即使是不同條件的工件，也可穩定鎖緊。

●標準配備DC風扇
　新產品在將體積縮小的同時，也設計出能將冷卻效果發揮至最大的空間配置方式。
　同時採用較既有產品更強力的DC風扇，增加了每分鐘可鎖緊的支數。

●採用新型控制器UEC-4900
　新型控制器配合電動工具所設計，同時為了提高作業效率，使用了所有情報一目瞭然的觸控式TFT彩色液晶面板。
　可在基本鎖緊結果及鎖緊波形等六種畫面間切換，好配合作業人員的使用需求。

型號	能力螺栓徑 mm	扭力範圍 N・ｍ	無負荷迴轉速度 RPM	全長 mm	高度 mm	重量 kg	軸心到側面的距離 mm	套筒尺寸 mm	每分鐘約可鎖緊的支數	噪音等級（1m） dB	震動的加速度（3-axes） m/s²
UCX-AF600L	M5～M6	4～20	4,800 (最高速)	203	235	1.5	27.5	9.5sq.	12	73	<2.5

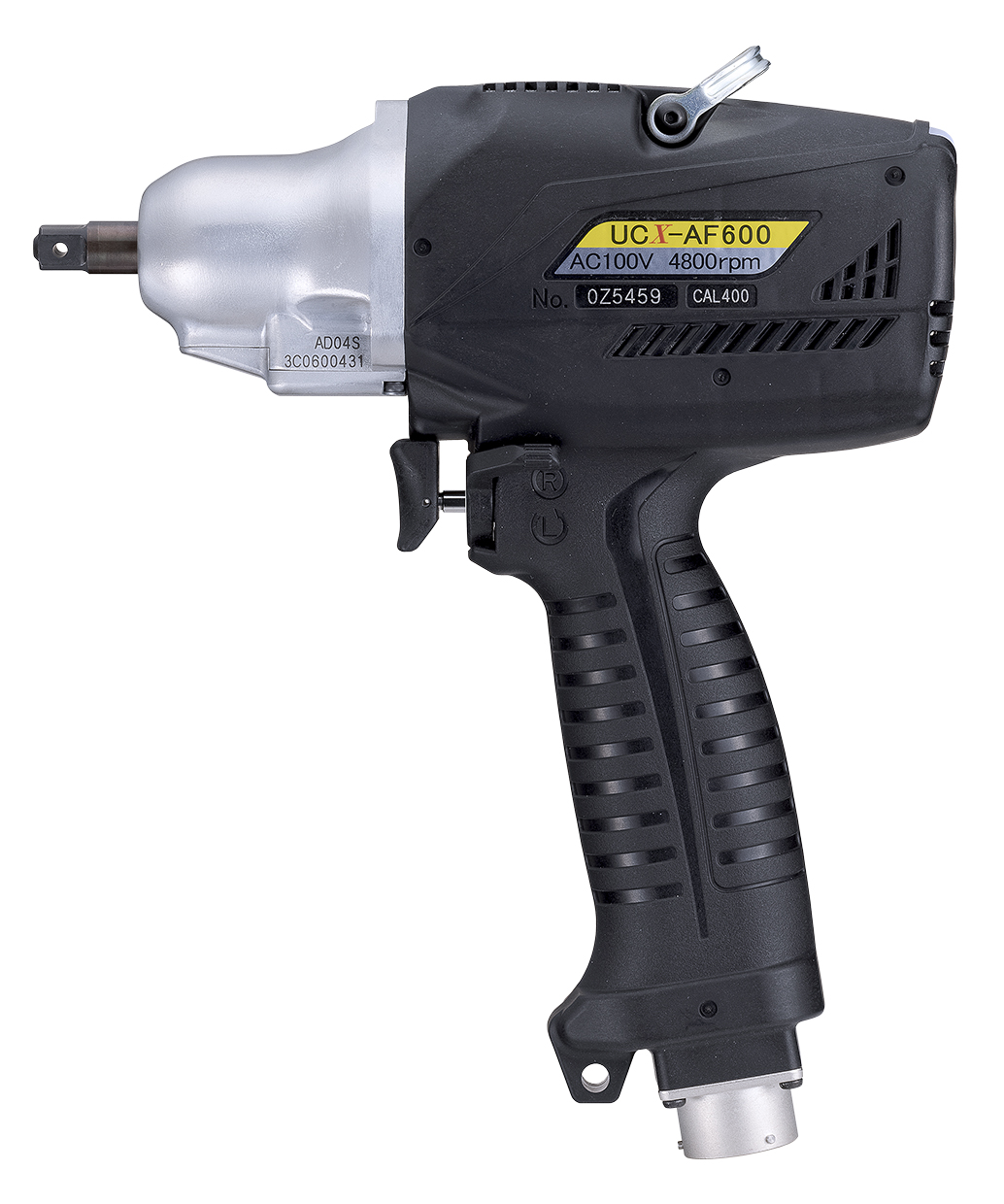

UCX-AF600	M6～M10	10～40	4,800 (最高速)	203	235	1.5	27.5	9.5sq.	10	74	<2.5

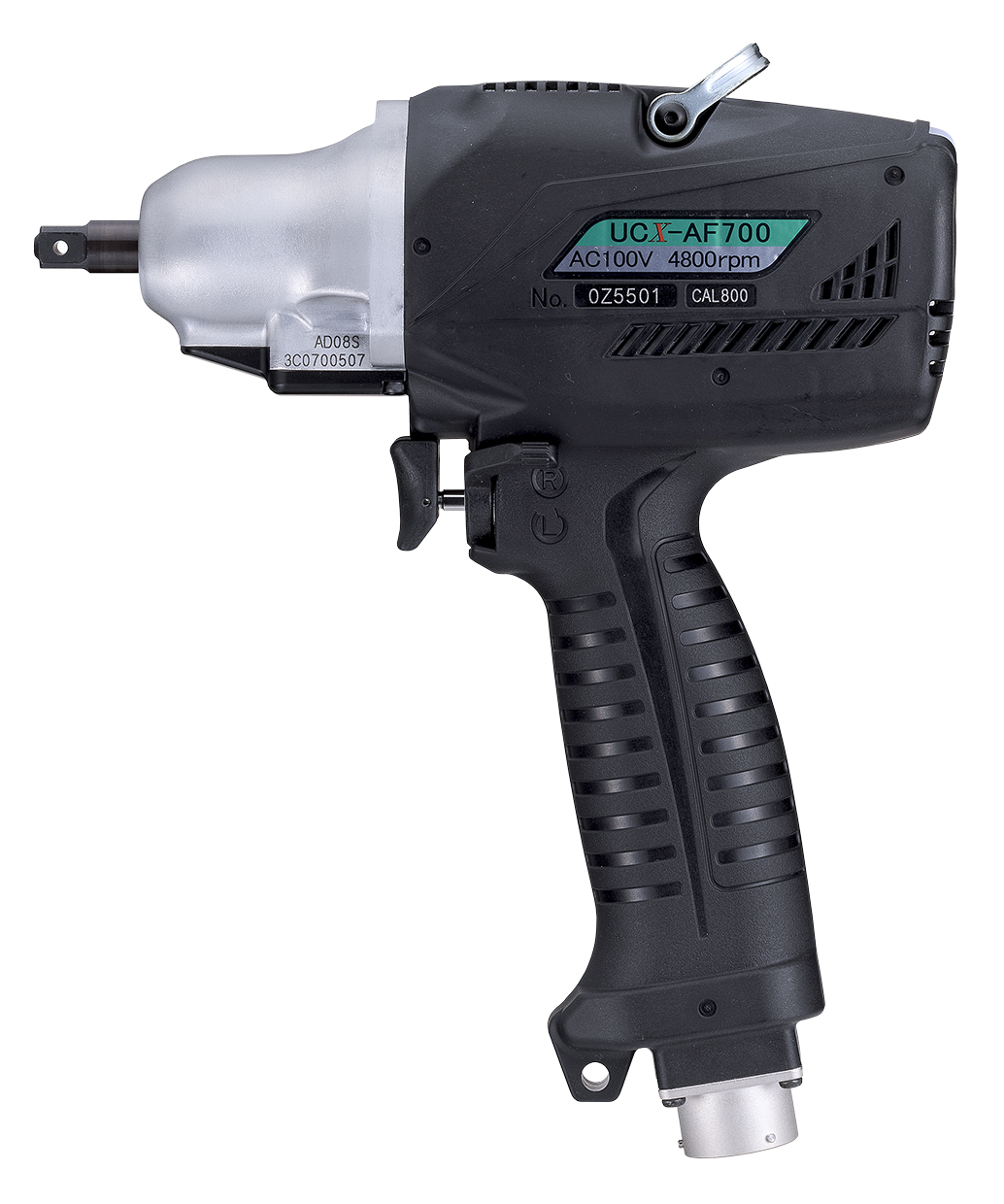

UCX-AF700	M8～M12	20～60	4,800 (最高速)	203	235	1.55	27.5	9.5sq	9	76	<2.5
