濕式環保塗裝室 VB型 選購品
濕式環保塗裝室VB型的各種選購品。

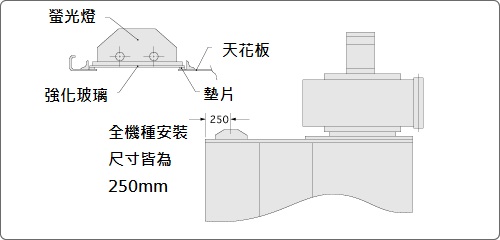

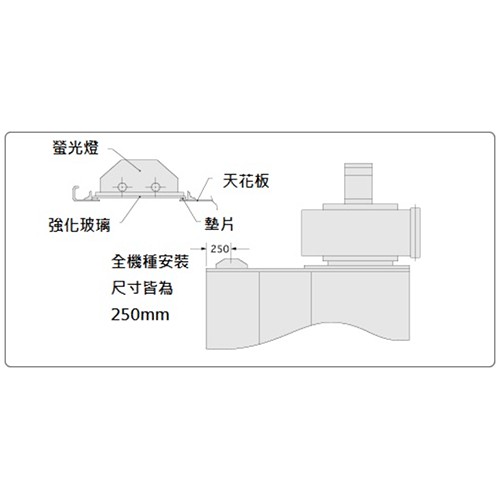

VBL型普通螢光燈安裝規格
普通螢光燈可安裝於標準型濕式環保塗裝室7款機種上。

螢光燈規格（三菱電機製）
型　式 規　格 數　量
VBL-15D・20D・25D 200V 40W×3燈 1
VBL-30D・35D・40D 2
VBL-50D 3
開關與配線規格(螢光燈用)
開關：函型開關
配線：聚氯乙烯絕緣及被覆之電纜線


VBD型增安防爆規格 (附螢光燈)

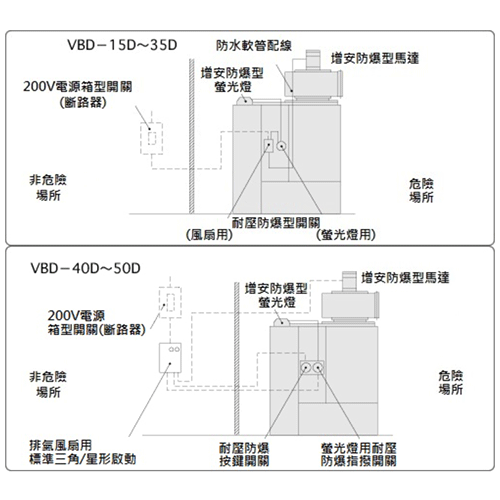

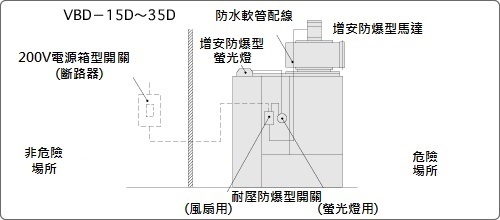

上述，VBL型的配電關係全部皆為增安型防爆規格。

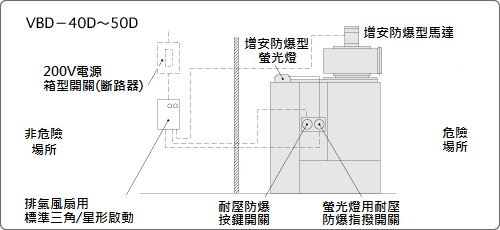

但是，VB-40D與50D型的星角啟動盤、馬達以及手持側開關間的配線工程(下圖的虛線部分)，需由使用者端進行。



規格
馬達 增安防爆型
螢光燈 增安防爆型的安裝數量
與VBL型相同。
配線 防水保曲佳軟管配線
馬達用手持側開關 耐壓防爆型按鈕
(VB-40D～50D型)
耐壓防爆型電磁開閉器
(VB-15D～35D型)
馬達用控制盤開關 標準星角電磁開閉器
(VB-40D～50D型)
螢光燈用開關 耐壓防爆型倒扳開關


VBH型 高天花板規格
將標準型濕式環保塗裝室7款機種的塗裝室部分加高500mm，標準配有排氣風扇。

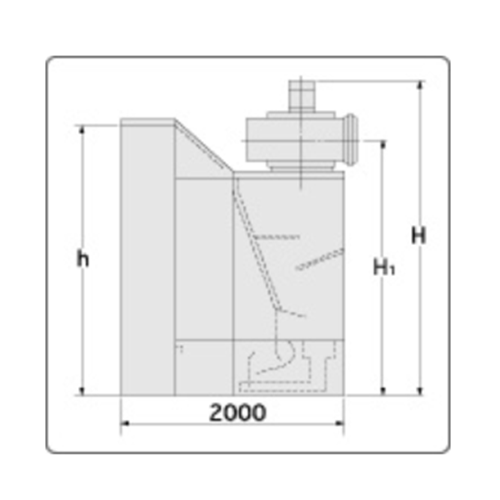

尺寸（mm）
型　式 頻率
Hz		 塗裝室有效高度（h） 本體總高
（H）		 風扇中心高度
（H1）
VBH-15D 50 60 2500 2872 2358
VBH-20D 50 2926 2385
VBH-20D 60 2872 2358
VBH-25D 50 2962 2385
VBH-25D 60 2907 2358
VBH-30D 50 60 2962 2385
VBH-35D 50 3180 2538
VBH-35D 60 3000 2385
VBH-40D 50 3280 2538
VBH-40D 60 3099 2385
VBH-50D 50 3344 2575
VBH-50D 60 3280 2538

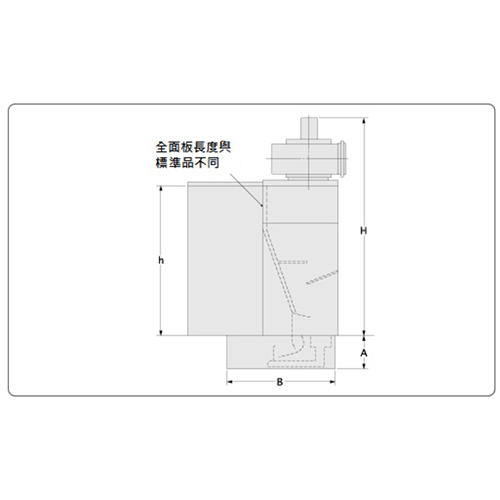

VBP型下沉式規格
將標準型濕式環保塗裝室7款機種的水槽拆下做成下沉式，可從地面吸入。
但是，下沉工程需由使用者端進行。

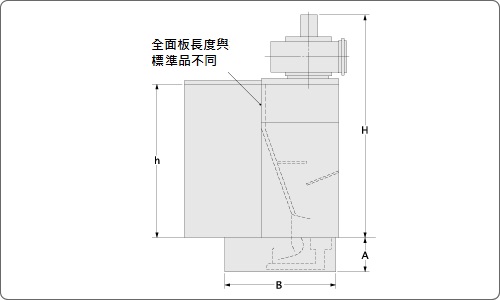

尺寸（mm）
型　式 頻率
Hz		 本體天花板高度（h） 總高
（H）		 下沉深度（A） 下沉正面深度（B）
VBP-15D 50 60 2000　 2872 450 1400
VBP-20D 50 2926
VBP-20D 60 2872
VBP-25D 50 2962
VBP-25D 60 2907
VBP-30D 50 60 2962
VBP-35D 50 3055
VBP-35D 60 3000
VBP-40D 50 3155
VBP-40D 60 3099
VBP-50D 50 3219
VBP-50D 60 3155


排氣風扇

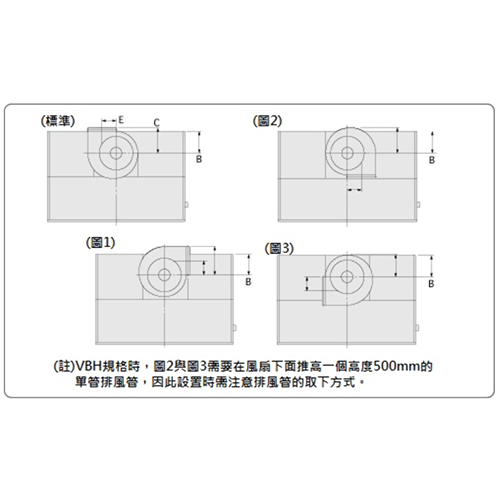

排氣風扇安裝方向

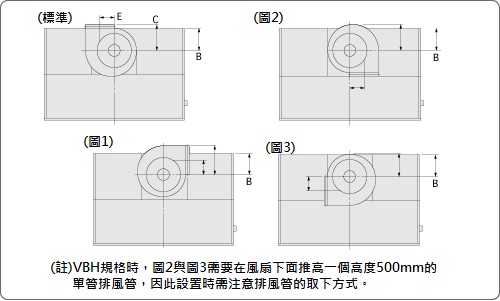

濕式環保塗裝室的排氣風扇除了標準的安裝方向外，也可如圖(1)～(3)更換方向，可安裝方向因尺寸而異。



尺寸（mm）
排氣風扇平面圖尺寸
型式 頻率
Hz		 B E C
（標準）		 X
（圖1）		 Y
（圖2）		 Z
（圖3）
VB-15D 50 60 390 285 440 570 495 415
VB-20D 50 460 325 510 650 560 475
VB-20D 60 390 285 440 570 495 415
VB-25D 50 460 325 510 650 560 475
VB-25D 60 390 285 440 570 495 415
VB-30D 50 60 460 325 510 650 560 475
VB-35D 50 500 365 550 730 630 530
VB-35D 60 460 325 510 650 560 475
VB-40D 50 500 365 550 730 630 530
VB-40D 60 460 325 510 650 560 475
VB-50D 50 540 408 590 815 700 590
VB-50D 60 500 365 550 730 630 530
