乾式塗裝室 BB型
不用水，不需擔心凍結問題。

用途
・抑制塗料噴霧飛濺
・不易處理排水與配管的地方

●使用新開發的V型緩衝板(一次過濾器)與專用的安裝板，提升保養性。
　採用新開發的新型緩衝板與專用的安裝板(兩者皆申請專利中)。
　緩衝板的使用張數幾乎減少了一半左右，
　此外，安裝板也不易被塗料用髒，更換作業更加輕鬆。
●全型式可從開口部全面吸入的關係，提升吸入性能。
　包含天花板加高500mm的機種在內，皆可從開口部全面吸入的關係，
　可以得到均勻的吸入性能。
●採用左右皆可安裝的大型清潔日常點檢門。
　採用開口尺寸比以往較大的大型清潔日常點檢門。
　清潔時進出塗裝室內部更加容易。
●標準配有風扇保護組。
　為確保人員於塗裝室內部保養的安全，標準配有風扇保護組。
●追加選購品，使用更加得心應手。
　能清楚得知一次、二次過濾器更換時期參考用的壓差計組合品可供選購。
　(BBL、BBD、BBR與BBH規格，全型式皆可追加選購。)
　本體由塗裝規格改為無塗裝規格(鍍鋁鋅鋼板製)

捕集原理

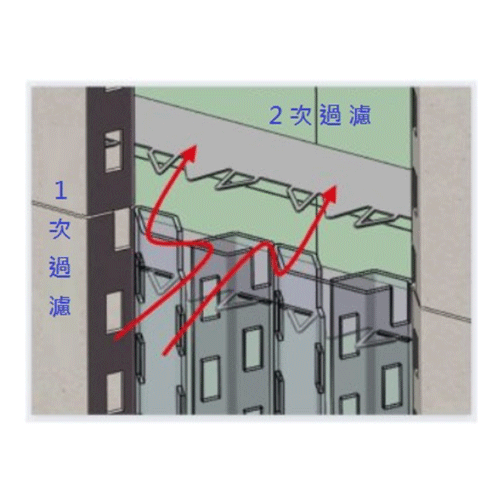

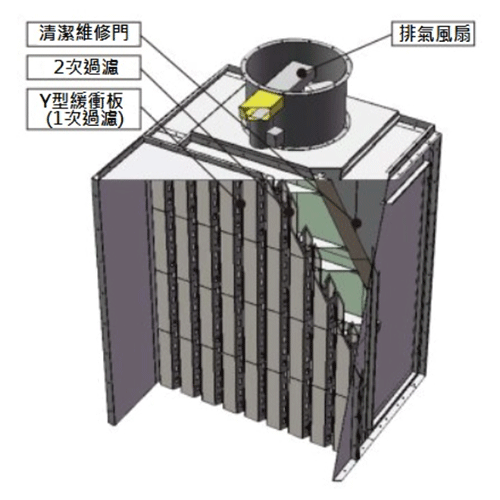

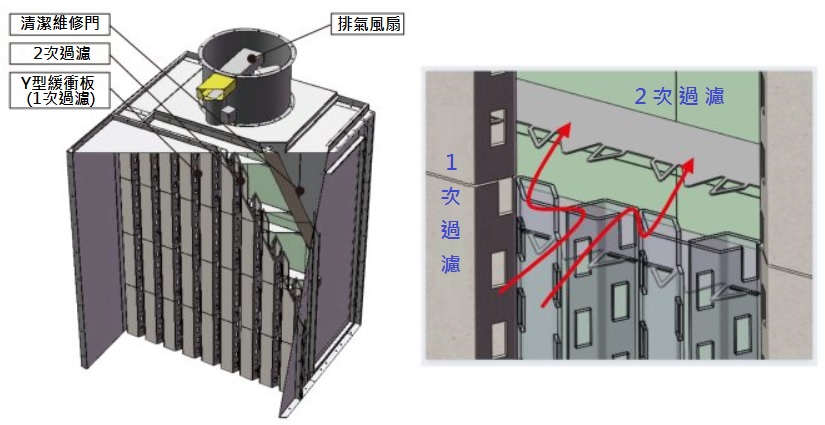

　Ｖ型緩衝板與噴塗的塗裝噴霧碰撞，並且進行捕集，達成一次過濾器的作用。
　Ｖ型緩衝板的表面經過特殊加工，可提高捕集效率。
　緩衝板內的構造設計幾乎可將所有的塗料噴霧捕集於此。
　未附著於緩衝板的塗料噴霧，將於二次過濾器的位置進行捕集。


BBL型

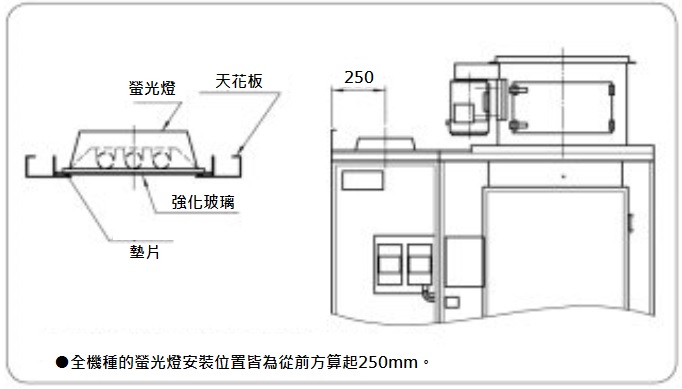

普通螢光燈安裝規格
普通螢光燈安裝於標準型乾式塗裝室７款機種的規格。
■ＢＢＬ型　螢光燈規格
型式 BBL-15E BBL-20E BBL-25E BBL-30E BBL-35E BBL-40E BBL-45E
螢光燈數量 1 1 1 2 2 2 3

螢光燈規格：200V 40W × 3燈
配線：聚氯乙烯絕緣及被覆之電纜線
開關：馬達斷路器
※請注意，BB-10E型無附螢光燈規格。


BBD型
增安防爆規格（附螢光燈）

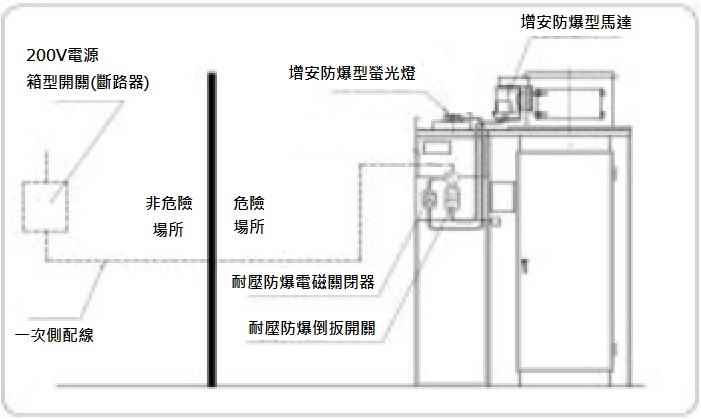

上記、ＢＢＬ型配電關係皆為增安防爆規格。
但是，一次側配線與護蓋開關等(下圖的虛線工程)為使用者端進行工程。
■ＢＢＤ型　規格
型式 BBD-15E BBD-20E BBD-25E BBD-30E BBD-35E BBD-40E BBD-45E
螢光燈數量 1 1 1 2 2 2 3

馬達：增安防爆型
螢光燈規格：200V 40W × 3燈
配線：防水保曲佳軟管配線
馬達開關：耐壓防爆型電磁開閉器
螢光燈開關：耐壓防爆型倒扳開關 (tumbler switch )
※請注意，BBD-10E型無增安防爆規格。


BBR型
後部排氣規格

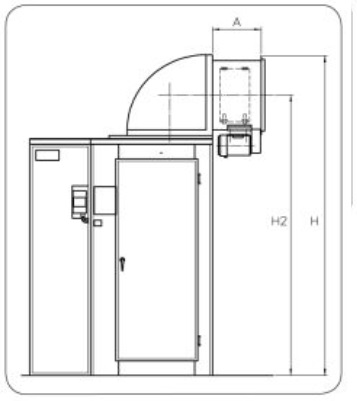

後部排氣用90°通風管道安裝於標準型乾式環保塗裝室8款機種上，
可直接將排氣管道自後部移除。
■ＢＢＲ型　尺寸（ｍｍ）
型式 BBR-10E BBR-15E BBR-20E BBR-25E BBR-30E BBR-35E BBR-40E BBR-45E
風扇高度（Ａ） 400 400 400 400 470 470 470 470
風扇中心高度（Ｈ２） 2425 2425 2425 2425 2525 2525 2525 2525
總高（Ｈ） 2775 2775 2775 2775 2975 2975 2975 2975



BBH型
高天花板規格
將標準型乾式環保塗裝室7款機種的塗裝室部分加高500mm，標準配有排氣風扇。
■ＢＢH型　尺寸（ｍｍ）
型式 BBH-15E BBH-20E BBH-25E BBH-30E BBH-35E BBH-40E BBH-45E
本體尺寸天花板高度（ｈ） 2500 2500 2500 2500 2500 2500 2500
本體尺寸總高（Ｈ） 2475 2475 2475 2545 2545 2545 2545


※請注意　ＢＢ－１０Ｅ型無高天花板規格。

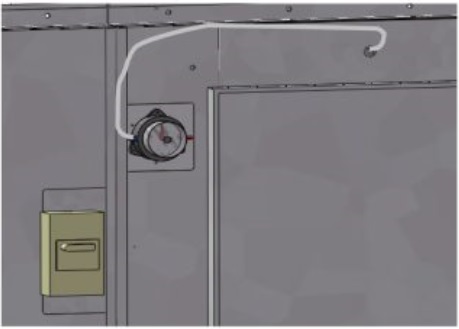

壓力計(過濾器差壓計)組合
檢測過濾器壓差的壓力計可安裝於全部的標準型與選購機種上。
壓力計附有指針，將過濾器更換時期的參考值設定好時， 即可一目了然過濾器需更換的時間。



使用環保塗裝室的注意事項
＜絕對不可使用的塗料＞
環保塗裝室中絕對不可使用附著堆積於過濾器或緩衝板後會自然起火的塗料。
油性塗料中以熟油(boiled oil )、亞麻仁油(linseed oil)作為溶劑的塗料。
氧化聚合塗料 (oxidation polymerization) 與硬化劑、促進劑等混合使用的塗料。

速乾性鄰苯二甲酸塗料
為促進乾燥而混入苯乙烯的塗料
其他，有自然起火危險性的塗料 取下附著塗料的緩衝板後，若將板子堆疊後可能會有自然起火的疑慮的關係， 需立刻將其沉浸於水中，作為產業廢棄物處理。

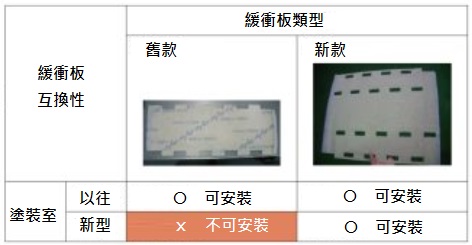

＜緩衝板的互換性＞
以往的緩衝板(ㄇ字型的形狀)無法安裝於現在BB-E型的環保塗裝室裡。
新型的緩衝版(現在BB-E型塗裝室採用的V型塗裝版) 可安裝於以往的塗裝室中(如BB-D型)。
安裝方法請參照V型緩衝板的包裝箱內容。


●乾式塗裝室 BB型
型式 裝置
前面
噪音
Db(A)		 裝置
側面
噪音
Db(A)		 排氣
風扇
種類		 風量
m3/min		 平均
風速
m/sec		 風扇
輸出
kW		 V型
緩衝
板數量		 2次
過濾器
數量		 本體
質量
kg		 1次側
電源
（3相200V）
斷路器容量
BB-10E 80 74 軸流φ600 84 0.7 0.75 24 8 292 20A
BB-15E 76 69 軸流φ600 122 0.68 0.75 36 12 316 20A
BB-20E 82 75 軸流φ600 170 0.71 1.5 48 16 351 30A
BB-25E 82 75 軸流φ600 198 0.66 1.5 60 20 375 30A
BB-30E 79 71 軸流φ800 280 0.78 2.2 72 24 504 30A
BB-35E 79 71 軸流φ800 281 0.67 2.2 84 28 530 30A
BB-40E 84 75 軸流φ800 369 0.77 3.7 96 32 591 50A
BB-45E 84 75 軸流φ800 367 0.68 3.7 108 36 616 50A
捕集效率%相關：
美耐皿塗料：96
噴漆(Lacquer)底漆塗料：92
壓克力、PU塗料：88
鄰苯二甲酸鹽系壓克力塗料：90
排氣口上安裝不織布，秤量附著的固體物與噴塗的固體物進行對照。會因塗料的特性與塗裝條件而有些許變動。

排氣風扇馬達：全封閉外扇型4P
煩請留意風量與風速會因阻塞、通風管形狀而異。
噪音值為距離1.5m所測之值。會因設置環境與測定條件而異。
操作開關：馬達斷路器
本體材質：鍍鋁鋅鋼板

標準附屬品：使用說明書　1份
