ANEST IWATA日本岩田噴槍GFA噴槍
自動噴槍的巔峰。

用途
 ・數位相機‧行動電話
 ・筆記型電腦・汽車用樹脂零件

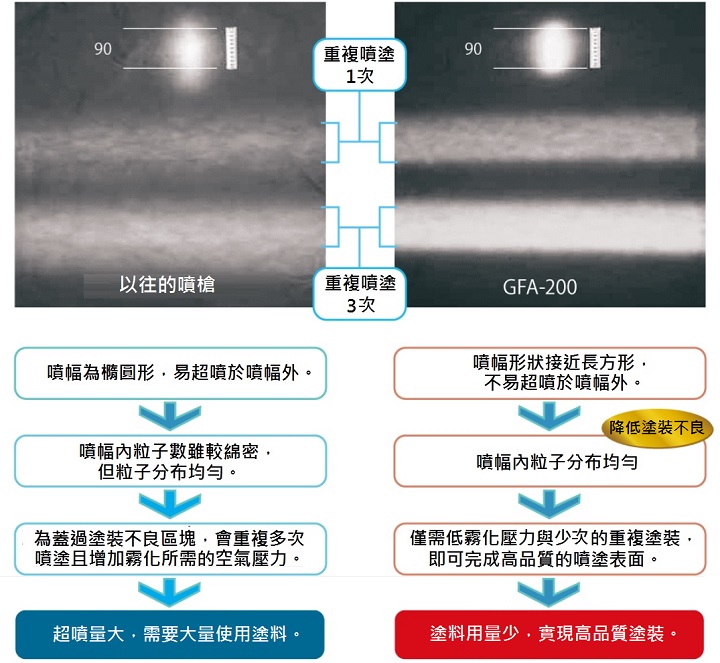

與泛用噴槍的比較
GFA系列為特別強化降低噴塗不勻現象的噴槍
近年來樹脂塗裝用塗料的趨勢為高亮度,高光澤等特色。當塗料中含有玻璃粉、蒸鍍金屬等各式各樣的顏料,並同時追求薄膜且少吐出量的噴塗效果時,就容易使噴塗面發生噴塗不勻的現象。

以往的噴槍為了適用於各種作業用途,所產生的噴塗粒徑都相當的細小,然而卻無法抑制上述塗料類型的噴塗不勻。高微粒化並不等於可以減低噴塗不勻。
重要的是如何讓粒子平均地分布在噴幅中所應在的地方。

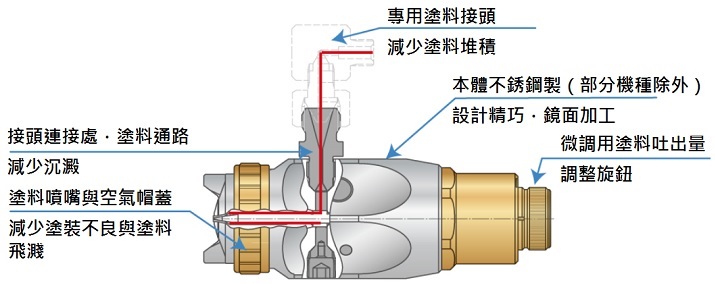

●構造與特徵
 高密度的平整噴幅
 本體全不鏽鋼製成<可對應水性等各種塗料>
 不易積漆的塗料通路構造




●實現出最完善的噴塗均勻效果!
 微小吐出量條件下的薄膜・高光澤塗裝的情形、範用分槍會發生噴塗不勻、噴幅歪斜的情形。
 正因為ANEST IWATA公司徹底地探究「噴塗不勻」的發生情形,完整地分析空氣的流動,才能夠排除噴塗不勻的發生要素。




●降低塗料使用量!
 至今為止幾乎所有已購置的生產線上,除了產品塗裝品質的提升外,塗料使用量也降低了10~50%(最多)。
 ※為達到塗料使用量的降低、減少噴塗不勻的現象讓噴塗次數減少比起噴槍單體的塗裝效率提升更為重要。






●實際購置的生產線範例
對象工件 塗裝 効果
行動電話本體 金屬、彩色透明塗裝 降低塗料使用量15~22%
液晶電視外框 金屬塗裝 降低塗料使用量25%
AV機器零件 金屬塗裝 降低塗料使用量15~25%
樹脂零件 金屬塗裝 降低塗料使用量15~45%
汽車外裝保險桿邊角 金屬樣式塗裝 手持噴槍生產線的自動化
汽車外裝後飾(Ganish) 金屬、彩色透明塗裝、珍珠塗裝 循環時間縮減50%

●GFA-200-084P
 少量吐出型
 用途:數位相機、行動電話的機器人塗裝、軸塗裝等

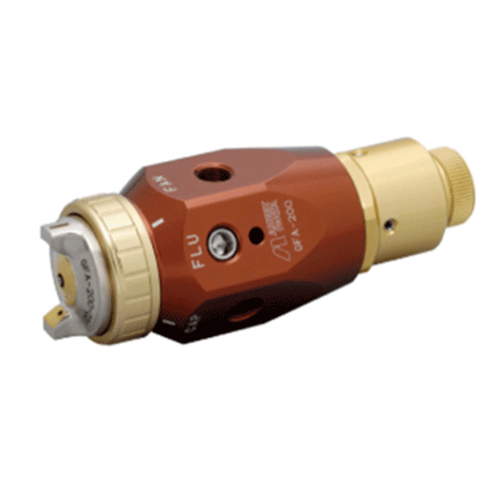

●GFA200S10C22-08
 GFA-200-084P的輕量型
 用途:雙軸等類型設備,於一台塗裝機器人裝上噴槍對多數工件進行噴塗的情形。

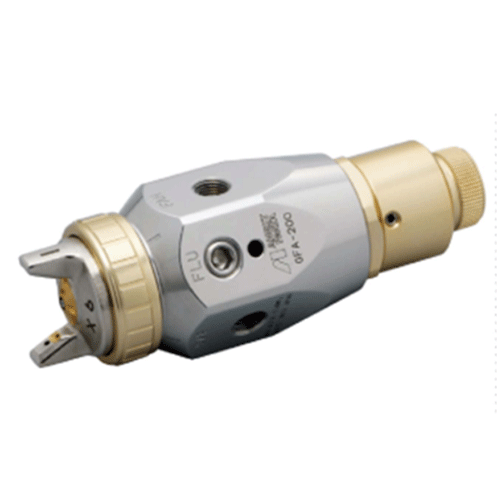

●GFA200S2BX6-10
 中吐出量對應型
 用途:筆記型電腦、汽車用樹脂零件的遮蔽塗裝、金屬塗裝等

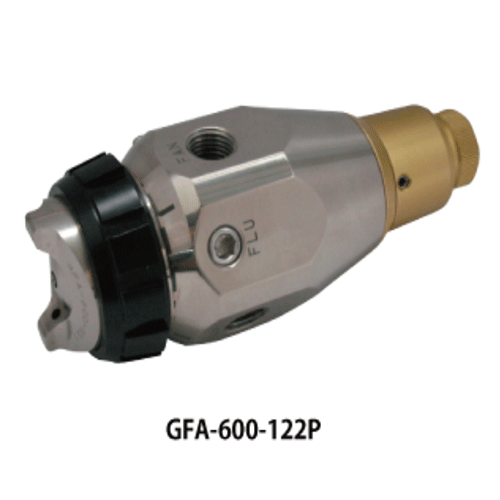

●GFA-600-122P
 中吐出量對應型(高效降低噴塗不勻的型式)
 更加提升噴塗均勻的性能!增加塗料吐出量與噴幅!
 降低塗料使用量!高微粒化!高耐蝕性!(噴槍本體採用鈦金屬)
 對象工件範例:保險桿、擾流板、汽車後飾。

●GFA-E600-134X
 確保GFA系列的高設計概念性,並增加靜電效果(輸出電壓為 -60kV)。
 實現高噴塗效率。可對應水性塗料。
 可安裝於小型塗裝機器人。


●自動噴槍 GFA系列
噴槍型式 噴嘴
口徑φmm
噴塗
距離
mm
霧化空氣壓力
Mpa
噴幅空氣壓力
Mpa
空氣
使用量
ℓ/min
塗料
吐出量
mℓ/min
噴幅
mm
噴帽
型式
質量
g
材質
日本岩田噴槍
GFA-200-084P
0.8 150 0.11 0.12 190 30~100 90 C22 630 SUS
日本岩田噴槍
GFA-200-S10
0.8 150 0.1 0.11 210 30~100 90 C22 325 鋁(陽極處理)
日本岩田噴槍
GFA-200-S2B
1.0 200 0.2 0.25 310 100~250 220 X6 630 SUS
日本岩田噴槍
GFA-600-122P
1.2 200 0.2 0.4 600 100~200 160 G21 680
日本岩田噴槍
GFA-E600-134X
1.3 200 0.2 0.37 560 100~200 150 GFA-E600-H21 940 樹脂
(槍身)
※GFA-E600-134X的噴槍輸出電壓為 -60kV


●特殊規格產品表
 除了以往的GFA-200-084P自動噴槍外、新推出狹窄噴幅規格・空氣量節省規格・
 低壓規格・防止積漆規格・超硬噴嘴墊片規格。

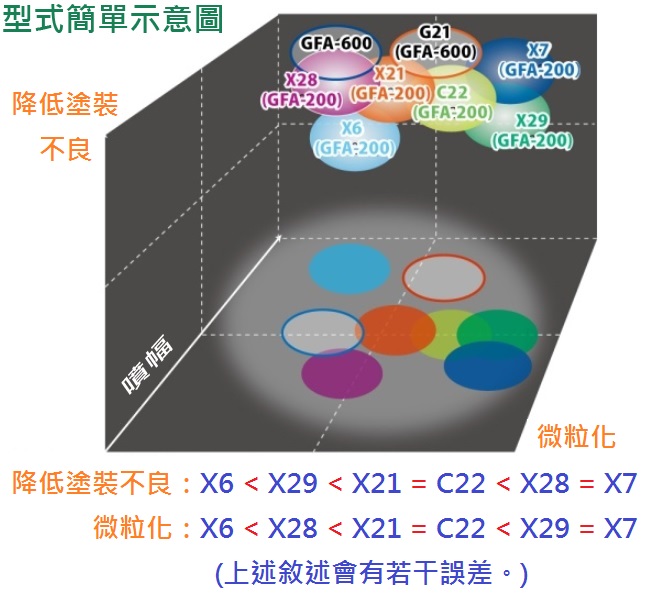

 型式的表示方法為以往的型式加上空氣噴帽型式以及塗料噴嘴口徑。
 型式辨別說明:GFA200S21X21-08
 位置意思說明:GFA200S□□□□□-□□,S□□為既有編號、□□□為帽蓋型式、□□為口徑mm


●以下針對節能性・降低塗料消耗以及降低噴塗不勻的性能來做5顆星的基準比較。
 評價:5★(滿分)
型式 規格 節能性 降低塗料消耗 降低塗裝
不勻性能
備註
日本岩田噴槍
GFA200S2BX6-10
中吐出量規格 3★ 3.5★ 3★ 推薦用於保險桿等
大型物的塗裝
日本岩田噴槍
GFA200S3BX7-08
高效降低噴塗不勻
的效果規格
3.5★ 4★ 5★ 降低噴塗不勻,更能
完美呈現噴塗效果
日本岩田噴槍
GFA200S21X21-08
低壓規格 3.5★ 4★ 5★ 降低噴幅反彈現象,
節省塗料消耗
日本岩田噴槍
GFA200S23X29-08
空氣量節省規格 5★ 4★ 4★ 令人期待的節能效果
日本岩田噴槍
GFA200S10C22-08
輕量化規格 4★ 4★ 4.5★ 鋁製規格可安裝於多槍型的塗裝機器人上
日本岩田噴槍
GFA200S11C22-10
水性塗料對應規格 4★ 4★ 4.5★ 推薦給使用水性
塗料的客人
日本岩田噴槍
GFA200S13C22-06
小口徑規格 4★ 4★ 4.5★ 推薦給需求穩定
小吐出量的客人
日本岩田噴槍
GFA200S24C22-10
防止積漆規格 4★ 4★ 4.5★ 推薦給使用具沉澱性
塗料的客人
日本岩田噴槍
GFA200S25C22-08
耐磨損規格 4★ 4★ 4.5★ 塗料噴嘴・噴針閥的壽命變成10倍寿命!!
日本岩田噴槍
GFA200S22X28-08
狹窄噴幅規格 4★ 5★ 5★ 噴幅小,特別推薦
用於小型零件
