●Effective&Ecological
　維持高噴塗性、改良出最可活用靜電效果的空氣噴帽，儘管使用－４０ＫＶ依舊可發揮出高噴塗效果。
●Safety
　以高安全性著稱的內部升壓型。
●Easy
　採用清潔性優異、保養簡單的氟素樹脂塗料管。
●Ergonomics
　經由眾多噴塗作業人員的回饋訊息，更加講究人體工學的扳機與握柄。
●Simple
　保養簡單的連接器裝卸方式。

●靜電噴槍水性・低抵抗塗料用 E-M10C系列

型式	霧化方式	噴嘴口徑 φmm	噴塗距離 mm	噴塗空氣壓力 Mpa	空氣使用量 ℓ/min	塗料吐出量 mℓ/min （※１）	噴幅 mm	適用控制器
E-M10C-13C1X	中高泛用微粒化	1.3	250	0.3	500	300	330	E-SC12B
E-M10C-13C5X	平整高微粒化	1.3	250	0.3	500	300	250	E-SC12B
E-M10C-13L1X	低壓霧化	1.3	200	0.2	500	160	240	E-SC12B

輸入電壓：AC12V
輸出電壓：MAX　DC-40KV
尺寸：223×68×239mm
質量：500g
空氣接頭尺寸：G 1/4
低壓電纜：標準附屬品：10m（CEB-11510）（※２）
塗料管：標準附屬品：靜電塗料管組（93848060）：10m （塗料供給裝置側螺帽尺寸）G3/8
空氣管：管組另售（參照選購品頁面）
（※１）：塗料黏度20秒/NK-2
（※２）：低壓電纜的長度有15m、20m長。

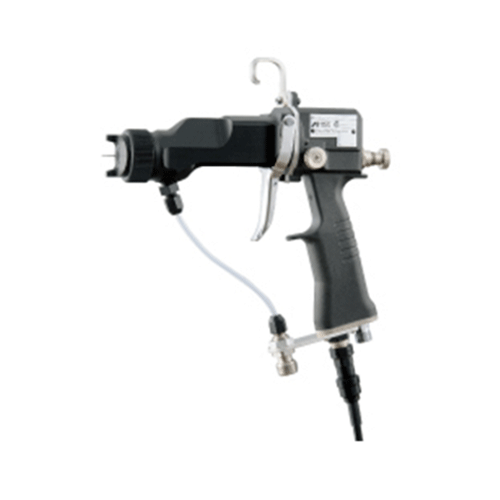

●靜電噴槍一般塗料用 E-M15C系列

型式	霧化方式	噴嘴口徑 φmm	噴塗距離 mm	噴塗空氣壓力 Mpa	空氣使用量 ℓ/min	塗料吐出量 mℓ/min （※１）	噴幅 mm	適用控制器
E-M15C-13C1X	中高泛用微粒化	1.3	250	0.3	500	300	330	E-SC12B
E-M15C-13C5X	平整高微粒化	1.3	250	0.3	500	300	250	E-SC12B
E-M15C-13L1X	低壓霧化	1.3	200	0.2	500	160	240	E-SC12B

輸入電壓：AC12V

輸出電壓：MAX　DC-60KV
尺寸：256×68×235mm
質量：585g
空氣接頭尺寸：G 1/4
塗料接頭尺寸：G 3/8
低壓電纜：標準附屬品：10m（CEB-11510）（※２）
塗料管、空氣管：管組另售（參照選購品頁面）
（※１）：塗料黏度20秒/NK-2
（※２）：低壓電纜的長度有15m、20m長。

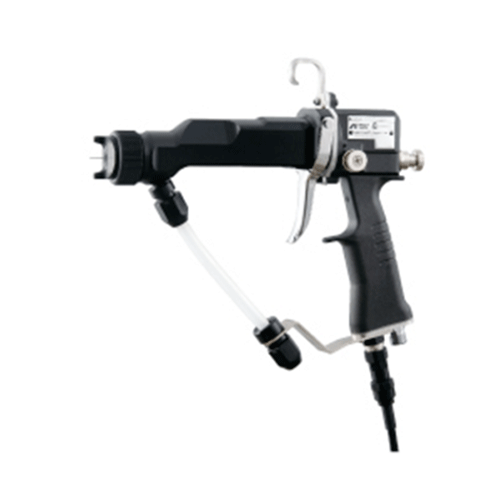

●靜電噴槍水性・低抵抗塗料用 E-M20系列

型式	霧化方式	噴嘴口徑 φmm	噴塗距離 mm	噴塗空氣壓力 Mpa	空氣使用量 ℓ/min	塗料吐出量 mℓ/min （※１）	噴幅 mm	適用控制器
E-M20-13C1X	中高泛用微粒化	1.3	250	0.3	500	300	330	E-SC12BH
E-M20-13C5X	平整高微粒化	1.3	250	0.3	500	300	250	E-SC12BH
E-M20-13L1X	低壓霧化	1.3	200	0.2	500	160	240	E-SC12BH

輸入電壓：AC12V
輸出電壓：MAX　DC-60KV
尺寸：256×62×235mm
質量：545g
空氣接頭尺寸：G 1/4
低壓電纜：標準附屬品：10m（CEB-11510）（※２）
塗料管：標準附屬品：靜電塗料管組（93848060）：10m （塗料供給裝置側螺帽尺寸）G3/8
空氣管：管組另售（參照選購品頁面）
（※１）：塗料黏度20秒/NK-2
（※２）：低壓電纜的長度有15m、20m長。

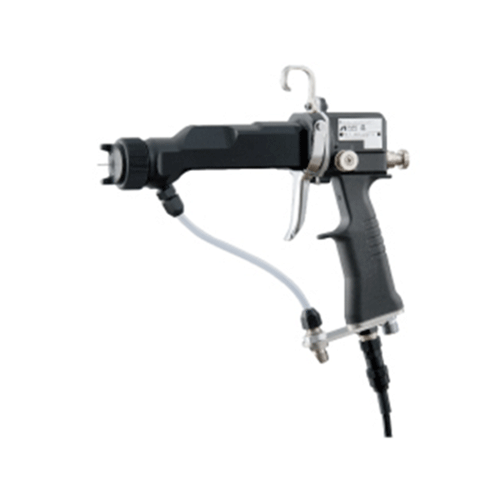

●靜電噴槍一般塗料用 E-M25系列

型式	霧化方式	噴嘴口徑 φmm	噴塗距離 mm	噴塗空氣壓力 Mpa	空氣使用量 ℓ/min	塗料吐出量 mℓ/min （※１）	噴幅 mm	適用控制器
E-M25-13C1X	中高泛用微粒化	1.3	250	0.3	500	300	330	E-SC12BH
E-M25-13C5X	平整高微粒化	1.3	250	0.3	500	300	250	E-SC12BH
E-M25-13L1X	低壓霧化	1.3	200	0.2	500	160	240	E-SC12B

輸入電壓：AC12V
輸出電壓：MAX　DC-60KV
尺寸：256×68×235mm
質量：585g
空氣接頭尺寸：G 1/4
塗料接頭尺寸：G 3/8
低壓電纜：標準附屬品：10m（CEB-11510）（※２）
塗料管、空氣管：管組另售（參照選購品頁面）
（※１）：塗料黏度20秒/NK-2
（※２）：低壓電纜的長度有15m、20m長。

●Ｅ－Ｍ系列型式的判斷方法
（例）Ｅ－Ｍ１０Ｃ－１３Ｃ１Ｘ

機種	１０Ｃ：－４０ＫＶ（低抵抗塗料用）
	１５Ｃ：－４０ＫＶ（一般塗料用）
	２０：－６０ＫＶ（低抵抗塗料用）
	２５：－６０ＫＶ（一般塗料用）
塗料噴嘴口徑	１３：φ１．３ｍｍ
	１５：φ１．５ｍｍ
	１８：φ１．８ｍｍ
空氣噴帽Ｎｏ	Ｃ１：中高泛用微粒化
	Ｃ５：平整高微粒化
	Ｌ１：低壓霧化
低壓電纜長度	Ｘ：１０ｍ
	Ｙ：１５ｍ
	Ｚ：２０ｍ

岩田靜電噴槍
